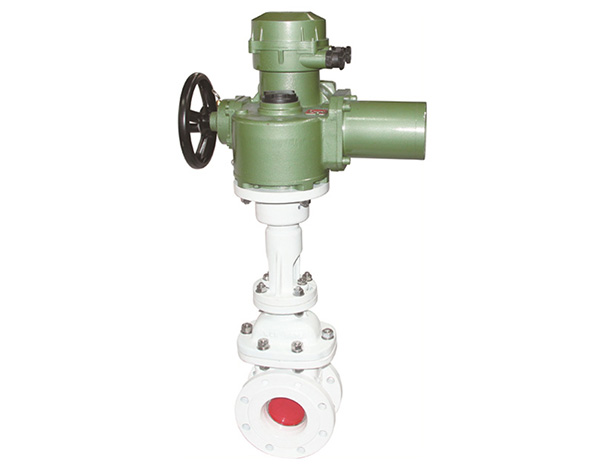

雙相流排渣閥

雙相流排渣閥描述

型號：LXLZ971H、LXLZ71H

尺寸：DN50-DN500

壓力：PN16~PN40

溫度：-20℃~+425℃

材質：鑄鋼，不銹鋼304

連接：對夾式

雙相流排渣閥適用于兩相流管道，作為水灰分，熱電廠干灰分系統或采礦和灌溉項目的砂漿排放系統的管道開閉裝置。

雙相流排渣閥的特性

1、雙相流排渣閥使用中等法蘭螺栓連接，并且支管的兩端都進行法蘭連接或對接焊接。

2、開閉部分用半密封對強制密封，表現出出色的性能。

3、密封對的材料是耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強，耐腐蝕，耐刮擦，摩擦小，可靠性高，密封性高。

4、雙相流排渣閥閥體的出口流道結構適當，無渣，啟閉靈活，無堵塞。

5、閥桿經過淬火，回火和表面滲氮處理，雙相流排渣閥具有出色的耐腐蝕性，耐刮擦性和耐磨性。

6、中大直徑的滾動軸承可以輕松打開和關閉。

兩相流排渣閘閥零件材料

零件名稱	材料
	10C	16C	25C	40C
閥體	WCB
閥蓋	WCB或鋼板焊接
閘座	2Crl3或1Crl8Ni9Ti不銹鋼
閥板	WCB+堆焊85鉻錳
閥桿	2Crl3或1Crl8Ni9Ti不銹鋼
閥桿螺母	鑄鋁青銅ZCuA19Mn2

兩相流排渣閘閥性能

型號	公稱壓力MPa	強度試驗壓力MPa	密封試驗壓力MPa	適用介質
971 LXZL— 71 H-10C	1.0	1.5	1.1	干灰及渣水混合物≤350C°
971 LXZL— 71 H-16C	1.6	2.4	1.76
971 LXZL— 71 H-25	2.5	3.8	2.75
971 LXZL— 71 H-25	4.0	6.0	4.4

兩相流排渣閘閥尺寸

公稱壓力MPa	尺寸
	DN	L	D	D1	D2	n-d0	n-M	D0	H
	DN	L	D	D1	D2	n-d0	n-M	D0	電動	手動
1.6C	50	100±1.0	165	125	99	2-φ18	2-M16	280	320	470
	65	100±1.0	185	145	118	2-φ18	2-M16	280	390	560
	80	110±1.0	200	160	132	4-φ18	4-M16	280	478	660
	100	120±1.0	220	180	156	4-φ18	4-M16	320	549	730
	125	130±1.0	250	210	184	4-φ18	4-M16	320	798	925
	150	140±1.0	285	240	211	4-φ22	4-M20	320	849	1200
	200	150±1.0	340	295	266	6-φ22	6-M20	360	890	1280
	250	150±1.0	405	355	319	6-φ26	6-M24	360	950	1390
	300	160±1.0	460	410	370	6-φ26	6-M24	400	1000	1450
	350	200±1.0	520	470	429	8-φ26	8-M24	400	1110	1500
	400	220±1.0	580	525	480	8-φ30	8-M27	450	1190	1650
	450	250±1.0	640	585	548	10-φ30	10-M27	560	1260	1800
	500	270±1.0	715	650	609	10-φ33	10-M30	560	1330	1900
2.5	50	100±1.0	165	125	99	2-φ18	2-M16	280	320	470
	65	100±1.0	185	145	118	2-φ18	2-M16	280	390	560
	80	110±1.0	200	160	132	4-φ18	4-M16	280	478	660
	100	120±1.0	235	190	156	4-φ22	4-M20	320	549	730
	125	130±1.0	270	220	184	4-φ26	4-M24	320	798	925
	150	140±1.0	300	250	211	4-φ26	4-M24	320	849	1200
	200	150±1.0	360	310	274	6-φ26	6-M24	360	890	1280
	250	150±1.0	425	370	330	6-φ30	6-M27	360	950	1390
	300	160±1.0	485	430	389	8-φ30	8-M27	400	1000	1450
	350	200±1.0	555	490	448	8-φ33	8-M30	400	1110	1500
	400	220±1.0	620	550	503	8-φ36	8-M33	450	1190	1650
	450	250±1.0	670	600	548	10-φ36	10-M33	560	1260	1800
	500	270±1.0	730	660	609	10-φ36	10-M33	560	1330	1900
4.0	50	100±1.0	165	125	99	2-φ18	2-M16	280	320	470
	65	100±1.0	185	145	118	2-φ18	2-M16	280	390	560
	80	110±1.0	200	160	132	4-φ18	4-M16	280	478	660
	100	120±1.0	235	190	156	4-φ22	4-M20	320	549	730
	125	130±1.0	270	220	184	4-φ26	4-M24	320	798	925
	150	140±1.0	300	250	211	4-φ26	4-M24	360	849	1200
	200	150±1.0	375	320	284	6-φ30	6-M27	360	890	1280
	250	160±1.0	450	385	345	6-φ33	6-M30	400	950	1390
	300	180±1.0	515	450	409	8-φ33	8-M30	400	1000	1450
	350	200±1.0	580	510	465	9-φ36	8-M33	560	1110	1500
	400	240±1.0	660	585	535	8-φ39	8-M36	560	1190	1650
	450	260±1.0	685	670	560	10-φ39	10-M36	720	1260	1800
	500	280±1.0	755	670	615	10-φ42	10-M39	720	1330	1900
